Pourquoi ces documents sont-ils essentiels ?
Au-delà des plans d'évacuation et d'intervention destinés à la lecture en situation d'urgence, certains bâtiments nécessitent des documents techniques spécialisés : le plan de désenfumage pour les systèmes d'extraction de fumée, le plan SSI pour l'ensemble des équipements du système de sécurité incendie, et le plan de masse pour offrir une vision globale du site aux services de secours.
Ces trois documents complètent le dossier de sécurité incendie d'un établissement et sont indispensables lors des commissions de sécurité, pour les mainteneurs SSI et pour la conception de travaux modificatifs.

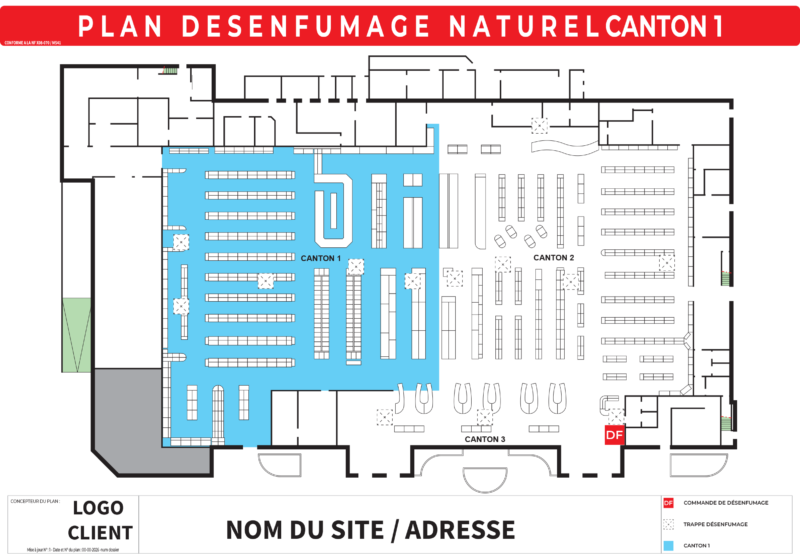

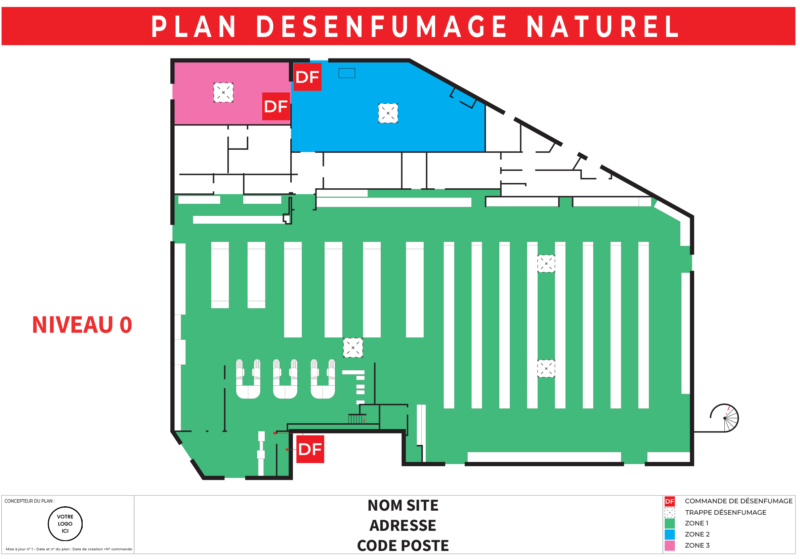

Le plan de désenfumage
Le plan de désenfumage représente graphiquement l'ensemble des systèmes d'extraction et de dilution de fumée d'un bâtiment. Il est indispensable pour les établissements équipés d'un système de désenfumage naturel ou mécanique conforme au règlement de sécurité.
Ce document permet de :
Localiser les exutoires, trappes et bouches de désenfumage naturel
Identifier les ventilateurs de désenfumage mécanique et leurs commandes
Représenter les conduits, gaines et réseaux d'extraction
Localiser les commandes manuelles et automatiques (DDI, UGA…)
Faciliter l'entretien et la maintenance des installations
Préparer la visite de la commission de sécurité
Le plan SSI — Système de Sécurité Incendie
Le plan SSI cartographie l'intégralité des équipements du système de sécurité incendie d'un bâtiment. Il est exigé pour tout bâtiment équipé d'un SSI de catégorie A ou B (selon EN 54 / NF S 61-931).
Ce document permet de :
Localiser les centrales SSI, les tableaux de signalisation et de mise en sécurité
Représenter les détecteurs automatiques d'incendie et leur zonage
Identifier les déclencheurs manuels d'alarme (DM), les diffuseurs sonores et visuels
Localiser les équipements commandés (portes coupe-feu, volets, extinctions automatiques)
Faciliter la maintenance et le diagnostic de panne sur l'installation
Servir de référence lors d'interventions de mise en conformité
Le plan de masse
Le plan de masse offre une vue d'ensemble du site depuis l'extérieur. Il représente l'implantation globale des bâtiments, les accès, les voies de circulation et les ressources en eau. Il est particulièrement utile aux services de secours pour préparer leur approche avant même d'entrer dans le bâtiment.
Ce document permet de :
Représenter l'implantation complète des bâtiments sur la parcelle
Identifier les accès principaux, secondaires et les portes pompiers
Indiquer les voies engins, aires de stationnement et de manœuvre
Localiser les ressources en eau : poteaux, bouches d'incendie, réserves
Signaler les zones à risques spécifiques et les locaux dangereux
Faciliter l'intervention et la mise en place du périmètre de sécurité
Établissements concernés
ERP 1re et 2e catégorie
IGH
Bâtiments industriels ICPE
Établissements de santé
Immeubles de bureaux
Établissements scolaires
Notre processus de fabrication
Étape 1 — Collecte des plans existants et des dossiers techniques SSI / désenfumage
Étape 2 — Analyse des installations et identification des équipements à représenter
Étape 3 — Conception graphique conforme NF X08-070 par nos techniciens experts
Étape 4 — Contrôle qualité et soumission du BAT pour validation client
Étape 5 — Impression sur supports professionnels durables (PVC, Dibond…)
Étape 6 — Livraison sous 48 h ouvrées partout en France
Questions fréquentes
Quelle est la différence entre plan SSI et plan d'évacuation ?
Le plan d'évacuation est destiné aux occupants : il indique les cheminements d'évacuation et les sorties de secours. Le plan SSI est un document technique à usage professionnel (mainteneurs, commission de sécurité, SDIS) qui cartographie l'intégralité des équipements du système de sécurité incendie : détecteurs, centrales, commandés, etc.
À partir de quand le plan de désenfumage est-il obligatoire ?
Le plan de désenfumage est exigé dès lors que le bâtiment dispose d'une installation de désenfumage (naturel ou mécanique). Il est requis lors des visites de commission de sécurité pour les ERP et les établissements soumis au Code du Travail disposant d'un tel équipement.
Peut-on commander un seul de ces trois plans ?
Oui, chaque document peut être commandé séparément ou dans le cadre d'un dossier complet. Contactez-nous avec le descriptif de votre installation pour obtenir un devis adapté.
Faut-il un relevé sur site pour réaliser ces plans ?
Si vous disposez des dossiers techniques SSI, des plans d'architecte et des rapports de vérification, nos techniciens peuvent travailler à distance. Dans le cas contraire, ou si les documents ne sont pas à jour, nous proposons une intervention sur site pour réaliser le relevé complet. Voir notre service
relevé de plan.
Sur quel support ces plans sont-ils imprimés ?
Ces documents techniques sont généralement imprimés sur PVC rigide 3 mm ou Dibond en formats A1 ou A2, adaptés aux conditions de stockage et à la consultation en salle technique ou dans les locaux SSI. Des formats numériques (PDF vectoriel) sont également disponibles.
